功能用途
升降系统是用于海洋平台升降的传动装置。作业时将桩腿下伸到船底,使其站立在海床上,然后平台在升降装置的作用下被托起并离开水面,平台稳定后开始作业。在自升式钻井平台托航时,桩腿在系统的作用下被收回,使平台处于漂浮状态。该升降系统通过齿轮齿条结构实现桩腿的升降。锁紧系统利用楔形块的特点,同时从垂直和水平方向约束锁紧齿条,进行锁紧及解锁操作
foot-ewm

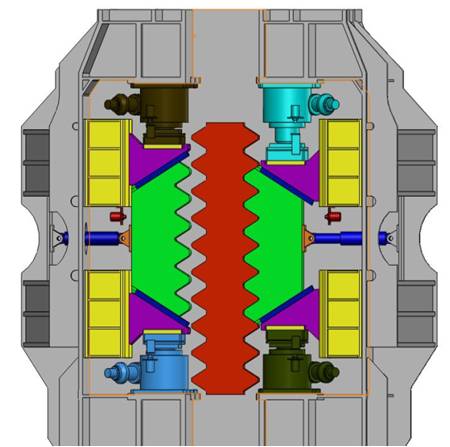

升降系统采用齿轮齿条啮合原理实现平台或桩腿的升降操作。安装在船体的固桩架上,可以采用电机和液压马达驱动,每一升降单元有爬升齿轮、减速机、电机/液压马达和具有自动保护功能的电磁刹车组成。配有电机控制中心、中央控制台和桩边控制柜;锁紧系统由液压驱动,由螺杆升降装置,锁紧齿块,楔块,油缸和分配器,泵站,桩边控制柜等组成。
升降系统是用于海洋平台升降的传动装置。作业时将桩腿下伸到船底,使其站立在海床上,然后平台在升降装置的作用下被托起并离开水面,平台稳定后开始作业。在自升式钻井平台托航时,桩腿在系统的作用下被收回,使平台处于漂浮状态。该升降系统通过齿轮齿条结构实现桩腿的升降。锁紧系统利用楔形块的特点,同时从垂直和水平方向约束锁紧齿条,进行锁紧及解锁操作
锁紧系统参数表
锁紧系统型号
|
设计载荷/弦管
|
TZ300
|
4200t |
TZ400
|
7400t |
升降系统参数表
齿轮箱型号
|
额定载荷
|
预压升降载荷
|
风暴载荷
|
TZ300DH
|
210t |
258t |
454t |
TZ350
|
280t |
390t |
650t |
TZ400DH
|
310t |
403t |
707t |
TZ460
|
450t |
585t |
810t |
为公司的TZ400英尺钻井平台配套了升降、锁紧系统,为辽河重工制造400英尺钻井平台配套了锁紧系统。
