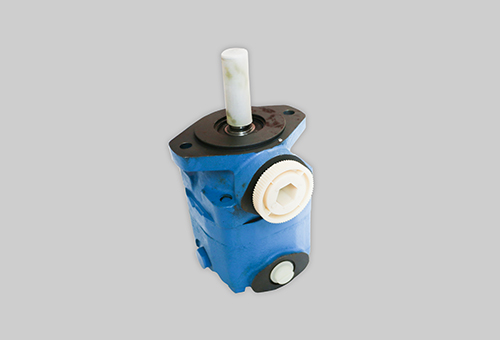

叶片泵

系列号

两螺栓法兰连接尺寸

进油口规格

排量代号

出油口规格

轴伸连接方式

出油口相对于进油口位置

设计系列号

轴的旋向

1：两连接孔中心距106.3，泵体止口尺寸φ82.55，

6：两连接孔中心距146.1，泵体止口尺寸φ101.6

 P：NPTl.25、

 S：1.625-12UN-2B、

D: 1.3125-12UNF-2B、  B: G 1 1/4

6:18.9 mL/r

7: 22.1 mL/r

8:25.2 mL/r

9: 29.7 mL/r

10:32.2 mL/r

11:36.4 mL/r

12: 39 mL/r

13:42.4mL/r

P：NPT0.75，S：1.0625-12UNF-2B，

C: Rc3/4，B:G3/4

1:1型轴,

11:11型轴,  38:38型轴,  39:39型轴

 (从泵的后端盖看)

A-与进油口方向转180°、

B-与进油口方向逆时针旋转90°

C-与进油口方向一致、D-与进油口方向顺时针旋转90°

 （从轴端看）R-右旋{可省略）L-左旋
