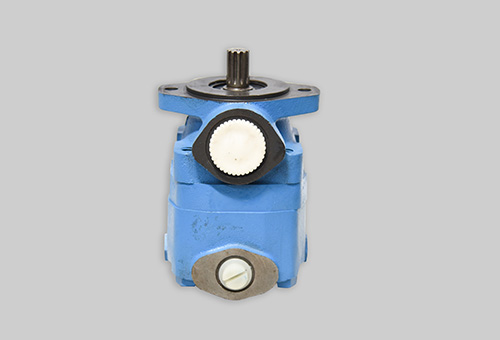

叶片泵

系列号

流量内循环

阀的选择

两螺栓法兰连接尺寸

进油口规格

排量代号

出油口规格

轴伸连接方式

出油口方向(从后盖看)

节流孔代号与流量

溢流阀设定压力

设计系列号

轴的旋向（从轴端看）

F-流量控制和溢流

1：两连接孔中心距106.3，泵体止口尺寸φ82.55，

6：两连接孔中心距146.1，泵体止口尺寸φ101.6

P：NPTl.25、   S：1.625-12UN-2B、

D: 1.3125-12UNF-2B、  E: φ38

6：19.5 mL/r

7: 22.8 mL/r

8: 26.5 mL/r

9: 29.7 mL/r

10: 32.2 mL/r 11: 36.4 mL/r

12: 39 mL/r

13:42.4mL/r

S(T)：压力油口3/4-16UNF-2B

1:1型轴,  11:11型轴,  38:38型轴,

62:62型轴, 39:39型轴

A-与进油口方向转180°、

B-与进油口方向逆时针旋转90°

C-与进油口方向一致、

D-与进油口方向顺时针旋转90°

2-8L/min

3-11L/min

4-15L/min

5-19L/min

6-231L/min、7-27L/min、

8-30L/min

A-1.7MPa

B-3.5MPa

C-5.2MPa

D-7.0MPa  E-8.6MPa

F-10.0MPa

G-12.1MPa

H-14.0MPa

J-15.5MPaK-17.5MPa

R-右旋{可省略）

L-左旋
