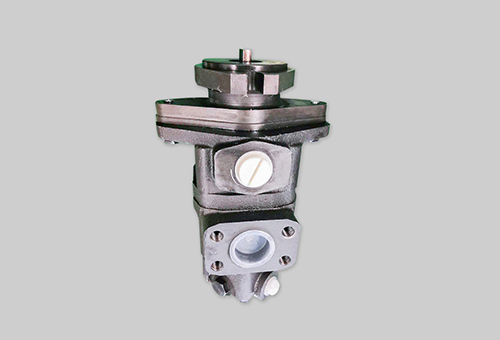

叶片泵

系列号

连接方式

进油口连接

形式

轴端泵排量代号

轴端泵出油口规格

盖端泵排量代号

盖端泵出油口规格

轴伸连接方式

出油口方向

设计系列号

旋向

1-双螺栓法兰连接，止口尺寸φ101.6

F-4螺栓连接，进油口直径φ38.1

6：19.5 mL/r

7: 22.8 mL/r

8: 26.5 mL/r

9: 29.7 mL/r

10: 32.2 mL/r

11: 36.4 mL/r

12: 39 mL/r

13:42.4mL/r

S：1 1/16-12UN-2B

1：3.3 mL/r   2: 6.6 mL/r   3: 9.8 mL/r   4: 13.1 mL/r

5: 16.4 mL/r   6: 19.5 mL/r   7: 22.8 mL/r

 S：3/4-16UNF-2B

1:平键连接,  11:花键连接

 (从后盖看)轴端出油口为第一出油口，盖端出油口为第二出油口

第一出油口与进油口反向:

AA-第二出油口与进油口方向逆时针转135°

AB-第二出油口与进油口方向逆时针转45°

AC-第二出油口与进油口方向顺时针转45°

AD-第二出油口与进油口方向顺时针转135°

第一出油口与进油口方向逆时针转90°:

BA-第二出油口与进油口方向逆时针转135°

BB-第二出油口与进油口方向逆时针转45°

BC-第二出油口与进油口方向顺时针转45°

BD-第二出油口与进油口方向顺时针转135°

第一出油口与进油口同向:

CA-第二出油口与进油口方向逆时针转135°

CB-第二出油口与进油口方向逆时针转45°

CC-第二出油口与进油口方向顺时针转45°

CD-第二出油口与进油口方向顺时针转135°

第一出油口与进油口顺时针旋转90°

DA-第二出油口与进油口方向逆时针转135°

DB-第二出油口与进油口方向逆时针转45°

DC-第二出油口与进油口方向顺时针转45°

DD-第二出油口与进油口方向顺时针转135°

（从轴端看）

  R-右旋{可省略）L-左旋
