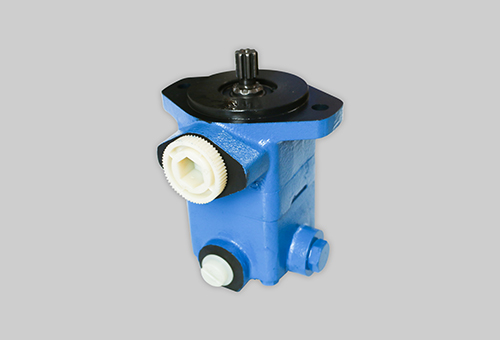

叶片泵

系列号

阀的选择

两螺栓法兰

连接尺寸

进油口

规格

泵的几何排量代号

出油口、溢流口规格

轴伸连接方式

出油口相对于进油口位置

节流孔代

号与流量

溢流阀

设定压力

设计系列号

轴的旋向

F-流量控制和溢流

1：两连接孔中心距106.3，泵体止口尺寸φ82.55，

0、6：两连接孔中心距146.1，泵体止口尺寸φ101.6

P：NPTl

 S：1.3125-12UNF-2B

1：3.3 mL/r

2: 6.6 mL/r

3: 9.8 mL/r

4: 13.1 mL/r

5: 16.4 mL/r   6: 19.5 mL/r   7: 21.8 mL/r

P：出油口3/4-16UNF-2B，

溢流口NPTl/2

T：出油口3/4-16UNF-2B，溢流口3/4-16UNF-2B

1型轴:平键轴

12型轴：13齿型花键轴

11型轴：9齿型花键轴

38型轴：11齿型花键轴

4型轴：半圆键轴

O型轴：端面键(扁方)轴

(从泵的后端盖看)

A-相反

B-逆时针旋转90°

C-同向   D-顺时针旋转90°

2-7.57L/min

3-11.36L/min、4-15.14L/min、 5-18.93L/min

6-22.71L/min

7-26.5L/min、

8-30.28L/min

A-1.7MPa、B-3.5MPa、C-5.2MPa、D-7.0MPa、

E-8.6MPa、F-10.0MPa.

G-12.1MPa、H-14.0MPa、

J-15.5MPa、K-17.5MPa

（从轴端看）

R-右旋{可省略）

L-左旋
